H14W内螺纹止回阀

H14W内螺纹止回阀
H14W内螺纹止回阀产品详情
一、H14W内螺纹止回阀概述:

H14W内螺纹止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。 适用介质为:水、油品、蒸汽、酸性介质等。

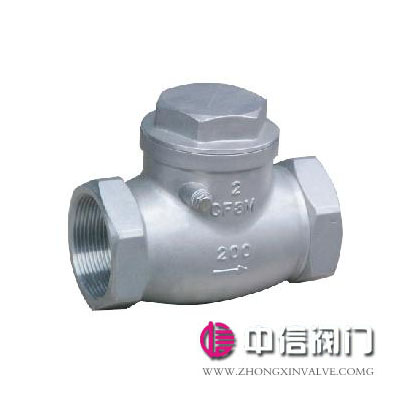

二、H14W内螺纹止回阀结构图片:

H14W内螺纹止回阀

三、H14W内螺纹止回阀产品标准:

设计与制造
结构长度
压力-温度等级
连接法兰
试验与检验
GB12236
GB12221
GB9131
JB/T74
HG20604
JB/T74-94
GB9113
HG20592-20635
JB/T9092-1999
GB13927


四、H14W内螺纹止回阀性能规范:

公称压力
PN
1.6, 2.5, 4.0, 6.4
MPa
强度试验压力
PT
2.4, 3.8, 6.0, 7.6
低压气密封试验压力

0.6
高压气密封试验压力
2.0, 3.0, 4.8, 7.6
适用介质
H14W-(16-64)C
H14W-(16-64)P
H14W-(16-64)R
水、油品、汽
硝酸类
醋酸类
适用温度
-40~180
五、H14W内螺纹止回阀压力试验:
称压力
PN(MPa)
试验压力(MPa)
适用温度(℃)
适用介质
强度试验
密封试验
WCB
Cr5Mo
1Cr18Ni12Mo2Ti
1Cr18Ni9Ti
1.6
2.4
1.8
≤425
≤550
≤220
≤200
水、油品、蒸汽、酸性介质
2.5
3.8
2.8
4.0
6.0
4.4
6.4
9.6
7.1
10.0
15.0
11.0
-
16.0
24.0
17.6
25.0
37.5
27.5
六、H14W内螺纹止回阀主要零件材料及性能:
零件名称
材料编号
阀 体
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
阀 盖
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
阀 瓣
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
摇 杆
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
阀 座
25
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
销 轴
1Cr17Ni2
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
密封环、垫片
包覆垫
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

七、H14W内螺纹止回阀主要连接尺寸及重量:

公称压力
PN(MPa)
公称直径
DN(mm)
主要外形尺寸及连接尺寸(mm)
重量
(kg)
L
D
D1
D2
b-f
z-d
D3
H
1.6
25
160
115
85
65
16-2
4--14
140
130
14
32
180
135
100
78
16-2
4--18
150
140
16
40
200
145
110
85
16-2
4--18
160
150
18
50
230
160
125
100
16-2
4--18
185
160
22
65
290
180
145
120
18-3
4--18
215
177
26
80
310
195
160
135
20-3
8-18
235
187
33
100
3540
215
180
155
20-3
8-18
255
202
39
125
400
245
210
185
22-3
8-18
285
227
57
150
480
280
240
210
24--3
8-23
330
263
80
200
550
335
295
265
26-3
12-23
385
293
95
250
650
405
355
320
30-3
12-25
455
330
175
300
750
460
410
375
30-4
12-25
515
382
260
350
850
520
470
435
34--3
16-25
545
430
360
400
950
580
525
485
36-4
16-30
600
480
496
500
1150
705
650
608
44--4
20-34
730
560
588

八、H14W内螺纹止回阀订货说明:
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
